商品 苍炎芯片2.0+竞技版

苍炎芯片2.0+竞技版

DIY格斗街机摇杆 socd PC ps3 pc360 switch

芯片少量到货  现在8p微动线不带胶套了

本品为特殊产品,不支持七天无理由退货,发货之前都会经过测试以后没有问题发出,销售以后无法退换货。介意勿拍。

出现问题已电脑游戏控制器里为准,不已个别游戏设置和表现为判断好坏.

芯片都点亮没问题发货。 冬天冷衣服穿的多身上有静电。先摸一下金属在拿芯片要不容易被静电打坏!
请各位diy玩家不要用双面胶直接贴在芯片背部,因为使用泡棉双面胶会产生静电,时间长了静电容易打坏芯片。

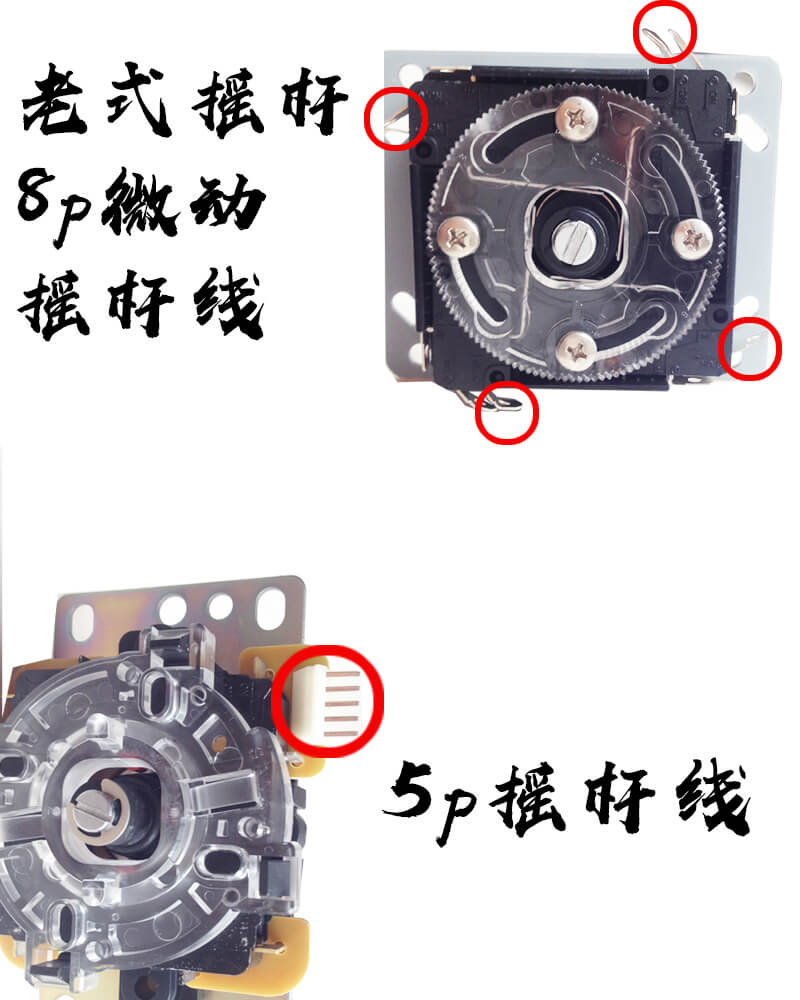

酷宾士r7 r3机械按键款 换不了 芯片没有接机械按键的线

苍炎2.0+兼容之前的2.0版,竞技版升级延迟0.8毫秒调整支持socd功能,接口接线相比之前更容易。

延迟低,功能多,个性化功能多,这次的用料也比之前还要好一些。

新版芯片的资料会陆续更新的。

支持switch游戏机   按住3p键插入usb线 芯片灯变成蓝色就可以使用



发货清单:

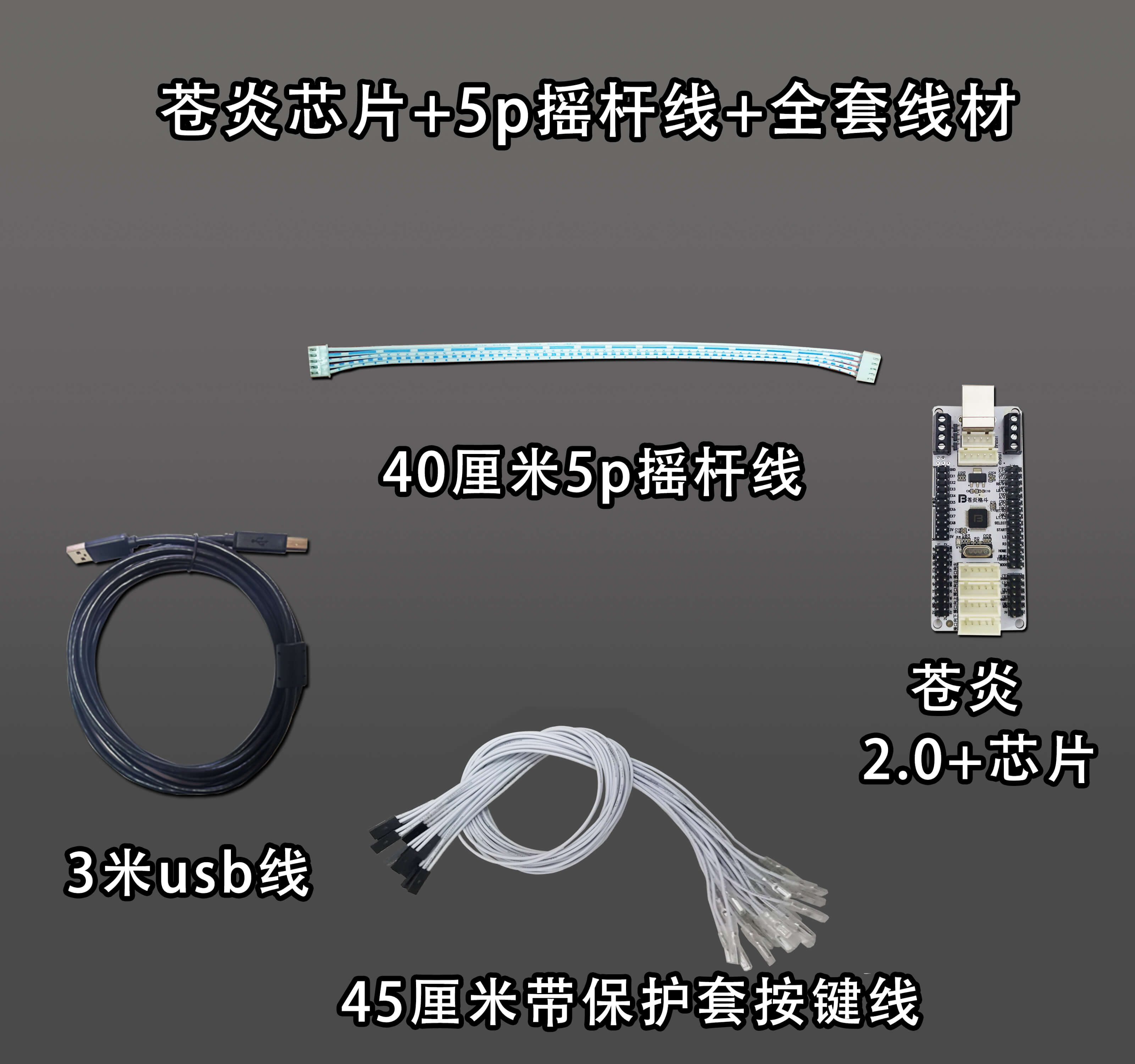

5p摇杆线套餐:

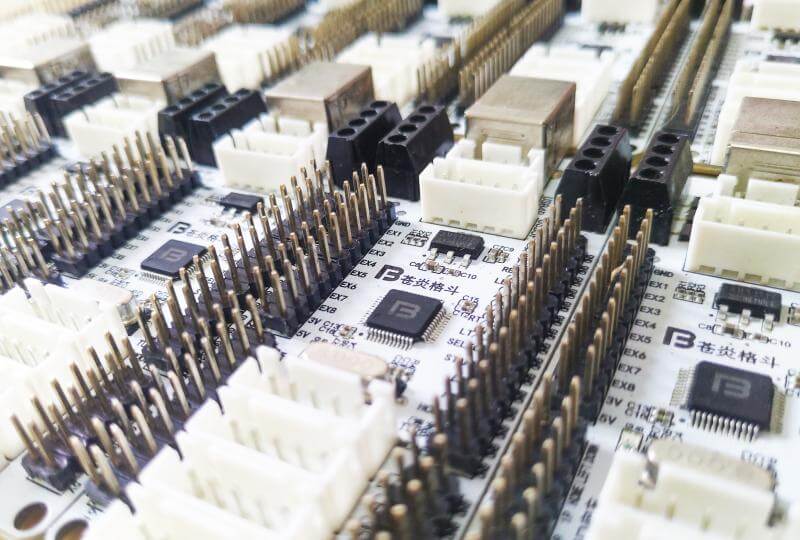

a.苍炎芯片2.0+电路板     x 1

b.定制高端带抗干扰环2428AWG线芯-3米USB连接线   x 1

c.定制11线芯40厘米5pin方向杆连接线   x 1

d.特别定制加长45cm带保护套按键接线   x 12

e.扎带   x  若干

f.黏贴螺丝  x4





发货清单:

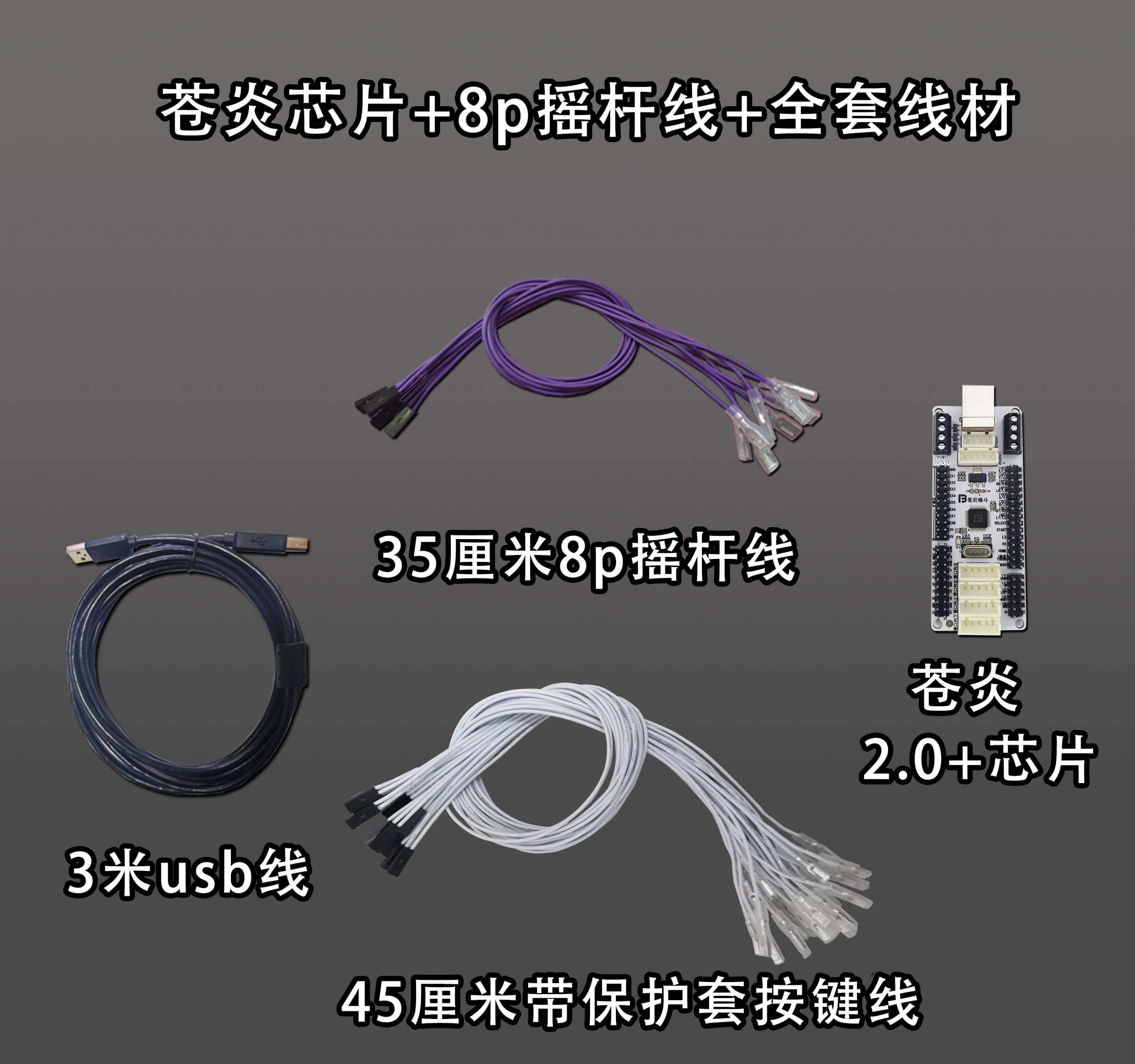

8p摇杆线套餐:

a.苍炎芯片2.0+电路板     x 1

b.定制高端带抗干扰环2428AWG线芯-3米USB连接线   x 1

c.定制35厘米8p摇杆微动线   x 4

d.特别定制加长45cm带保护套按键接线   x 12

e.扎带   x  若干

f.黏贴螺丝  x4

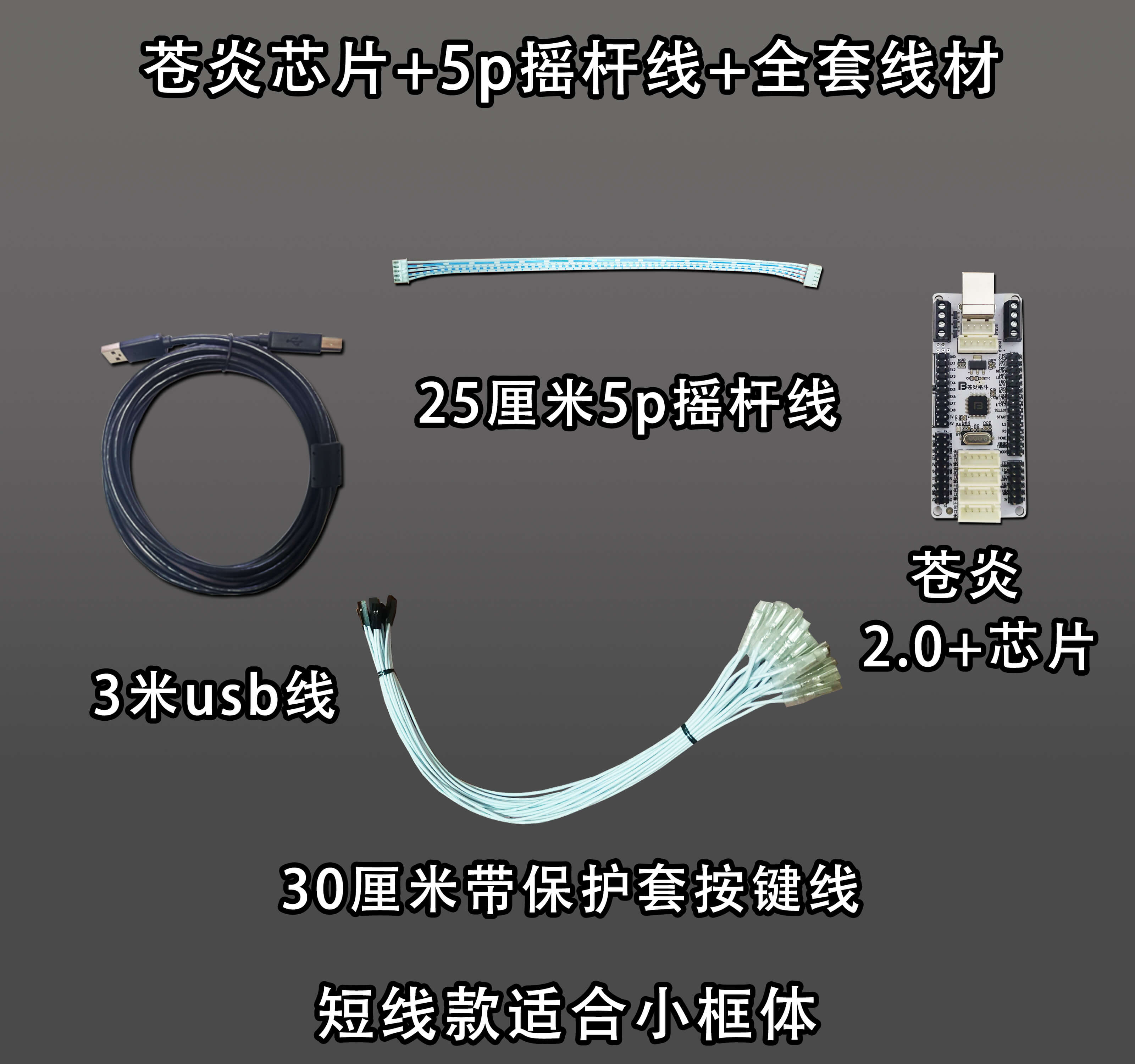

5p摇杆短线套餐:

a.苍炎芯片2.0+电路板     x 1

b.定制高端带抗干扰环2428AWG线芯-3米USB连接线   x 1

c.定制11线芯25厘米5pin方向杆连接线   x 1

d.特别定制30cm带保护套按键接线   x 12

e.扎带   x  若干

f.黏贴螺丝  x4





发货清单:

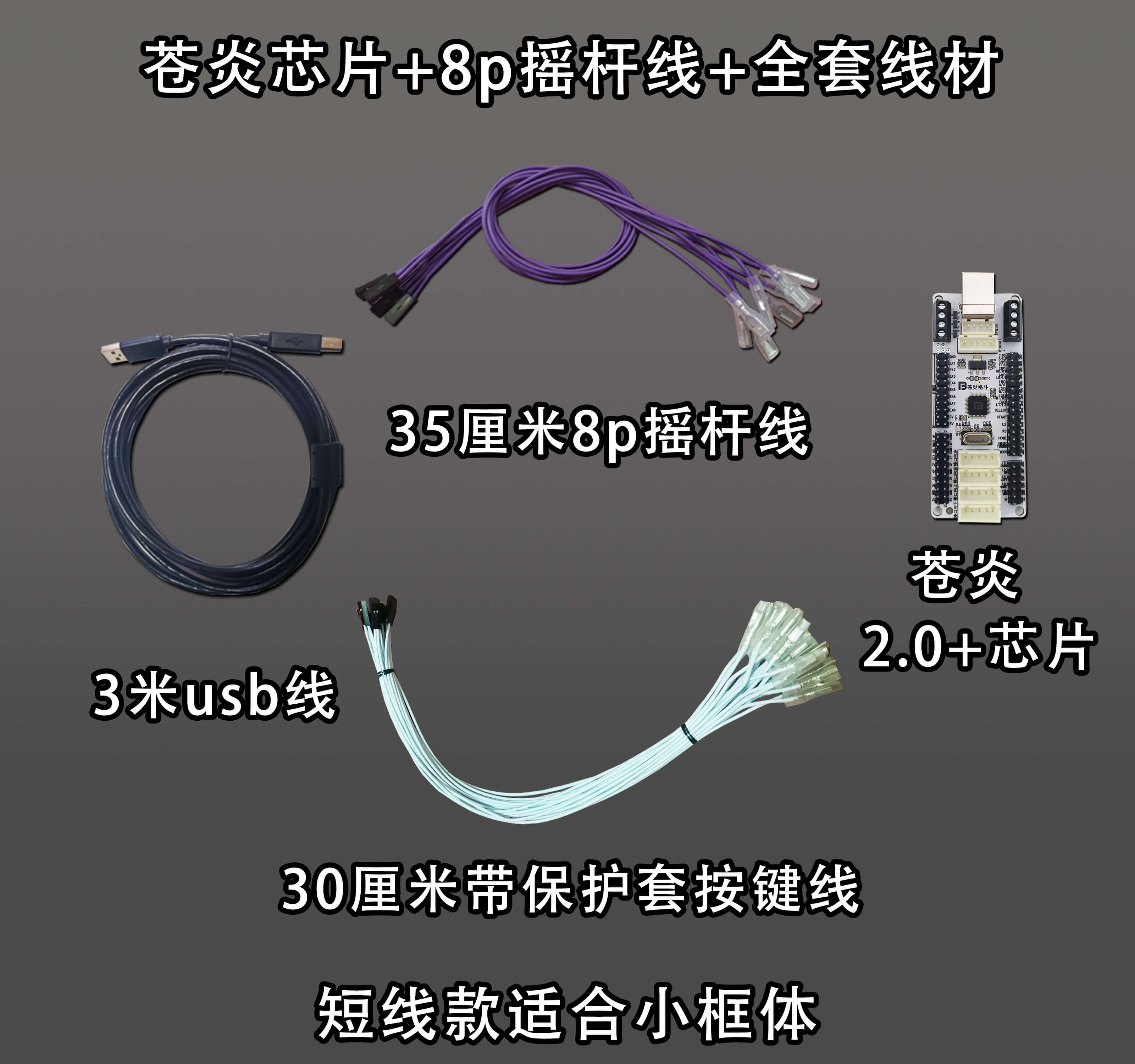

8p摇杆线套餐:

a.苍炎芯片2.0+电路板     x 1

b.定制高端带抗干扰环2428AWG线芯-3米USB连接线   x 1

c.定制35厘米8p摇杆微动线   x 4

d.特别定制30cm带保护套按键接线   x 12

e.扎带   x  若干

f.黏贴螺丝  x4



发货清单:

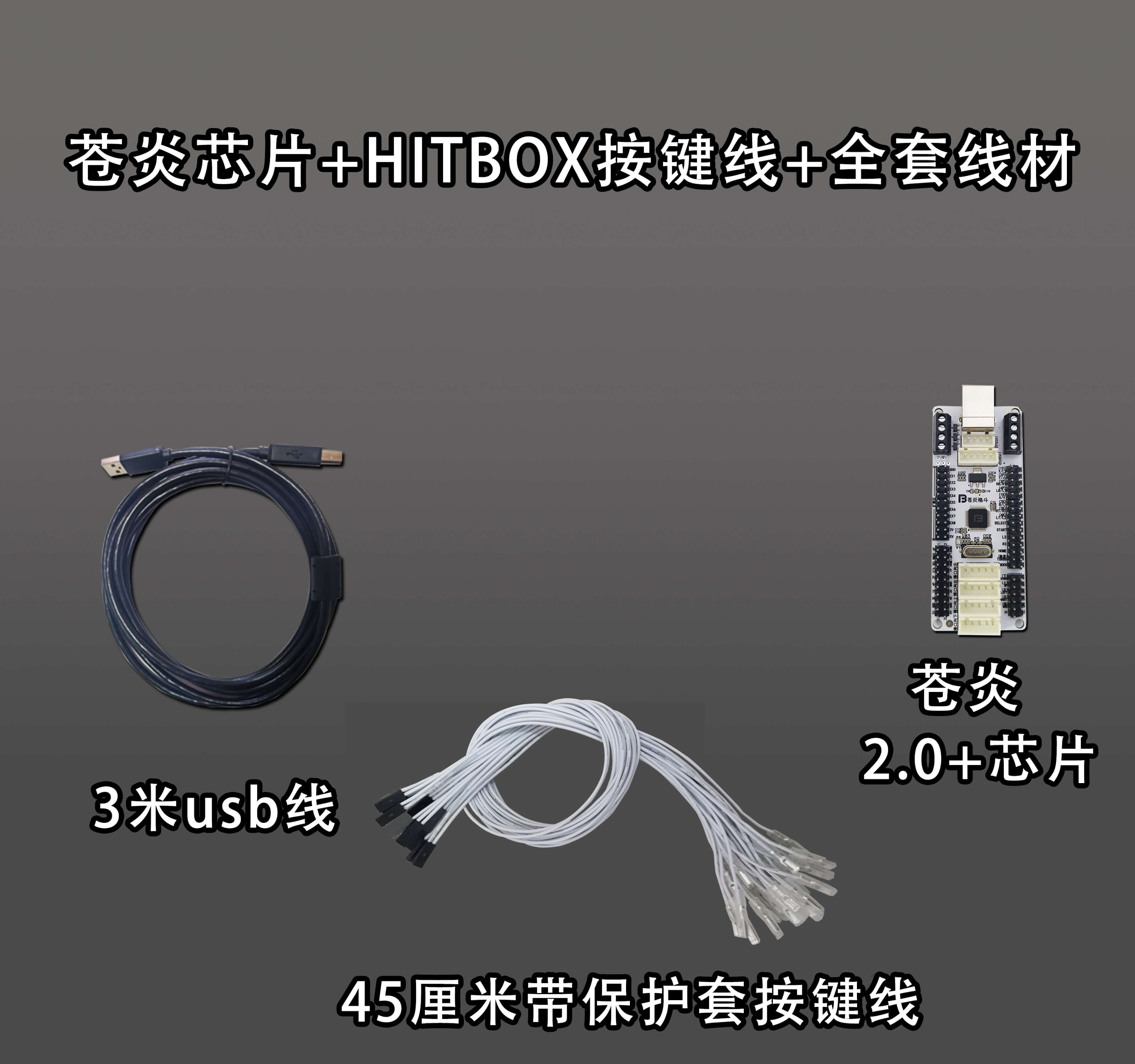

hitbox套餐:

a.苍炎芯片2.0+电路板     x 1

b.定制高端带抗干扰环2428AWG线芯-3米USB连接线   x 1

d.特别定制加长45cm带保护套按键接线   x 16

e.扎带   x  若干

f.黏贴螺丝  x4



凡是在本店购买芯片的,包教会安装和使用~只要你能拍照,只要愿意沟通,只要你肯扭几颗螺丝,就一定能装好摇杆。

不用担心安装问题,芯片针对DIY做过接口的优化设计,接口丰富,接线简单,方便DIY。

即使是第一次DIY摇杆的新人或小白也不用担心能否装好摇杆。

到目前为止,凡是在我店买了芯片的,至少还没有任何一人不会装或者装不上的。





苍炎格斗芯片2.0+版,是苍炎芯片的最新款。2.0相比之前的1.0和1.5版,主要增加了如下特点:

1.支持USB升级功能。多种不同版本不同功能的固件可以随意刷。刷固件不需要特殊工具和器材,也不需寄回厂家升级,只要有一台win系统的电脑点点鼠标即可升级。后续增加新功能不需要买新版的芯片,理论上只要芯片不坏,可以永久升级。同价位芯片仅有苍炎有此升级功能。

2.相比1.0和1.5版更低的延迟。(理论上延迟有降低,实测数据也能再低一点点,但实际体感是不明显,人手感受不出1ms以下的延迟差距的)

3.自身含有记忆功能,可以设定多种状态的默认值,包括游戏模式,方向模式等,调好模式后,下次通电后依然保留最后的设置。(芯片还有恢复出厂设置的快捷键,不用担心设置多了无法还原)。

4.支持自定义设备改名,去朋友家玩,插入摇杆显示自己的名字,绝对的装逼利器。(正在调试,待稳定后放出,详细内容以后更新)

5.连发调速。因游戏和平台不同,其实不同游戏所需的连发速度也是不同的,可以根据游戏调节连发的速度,用以配合不同速率的游戏。



本店芯片的支持平台对比表:

支持PS3/PS4/PC/安卓,可畅玩街机模拟器、街霸5(全平台)、拳皇14(全平台)、铁拳7(全平台)、罪恶装备(全平台)、苍翼默示录(PC/PS3)等格斗游戏。





注明:芯片本身的定位就是PC/PS3芯片,对于PS4的支持有如下需要注意的地方(不玩PS4的朋友可以忽略了):

  芯片自身的PS3模式通过PS4原装手柄引导后,可以玩PS4的街霸5、拳皇14、铁拳7、罪恶装备启示录、苍翼默示录等游戏,无延迟,无8分钟自动重连的现象,追求性价比的玩家可以考虑这个方案。优点:无延迟、不重连。缺点:只能玩特定的PS4游戏,如街霸5、拳皇14、铁拳7、罪恶装备启示录,且每次玩游戏都需要用PS4手柄引导。





还要说明的是,芯片延迟再低,也解决不了网络对战时网络延迟对游戏的影响。







简单的接线方法说明:

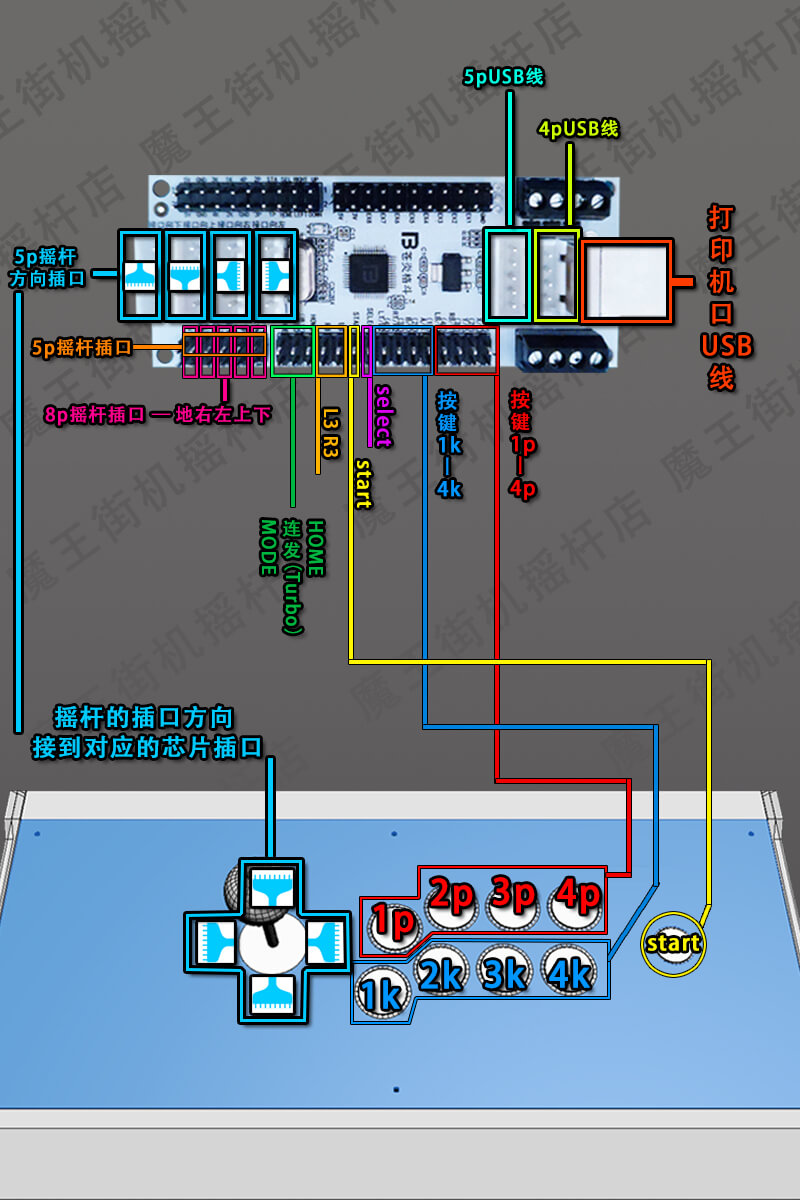

首先是芯片的针脚定义图



相同颜色的针是相连的,例如所有绿色的格子都是地线(不懂电路的玩家可以简单理解成负极或者0V)

芯片安装时最少需要接USB线、方向杆接线、按键接线才可正常工作。

1.USB线

在芯片的的最上方有3个灰色的格子,这3个接口均为USB口,玩家根据自己的情况任选其一即可



2.按键线







框体上第一排的4个按键,从左到右分别记作1P 2P 3P 4P;

第二排的4个按键,从左到右分别记作1K 2K 3K 4K;

这是最标准的键位布局,按此方式接线,在PC和PS4的街霸5中均可直接适应键位,不用改键。

其他功能键根据需要自行连接即可

根据需要选择合适的接口即可

当以上3个部分的线材都连接好后,芯片就可以正常工作了。

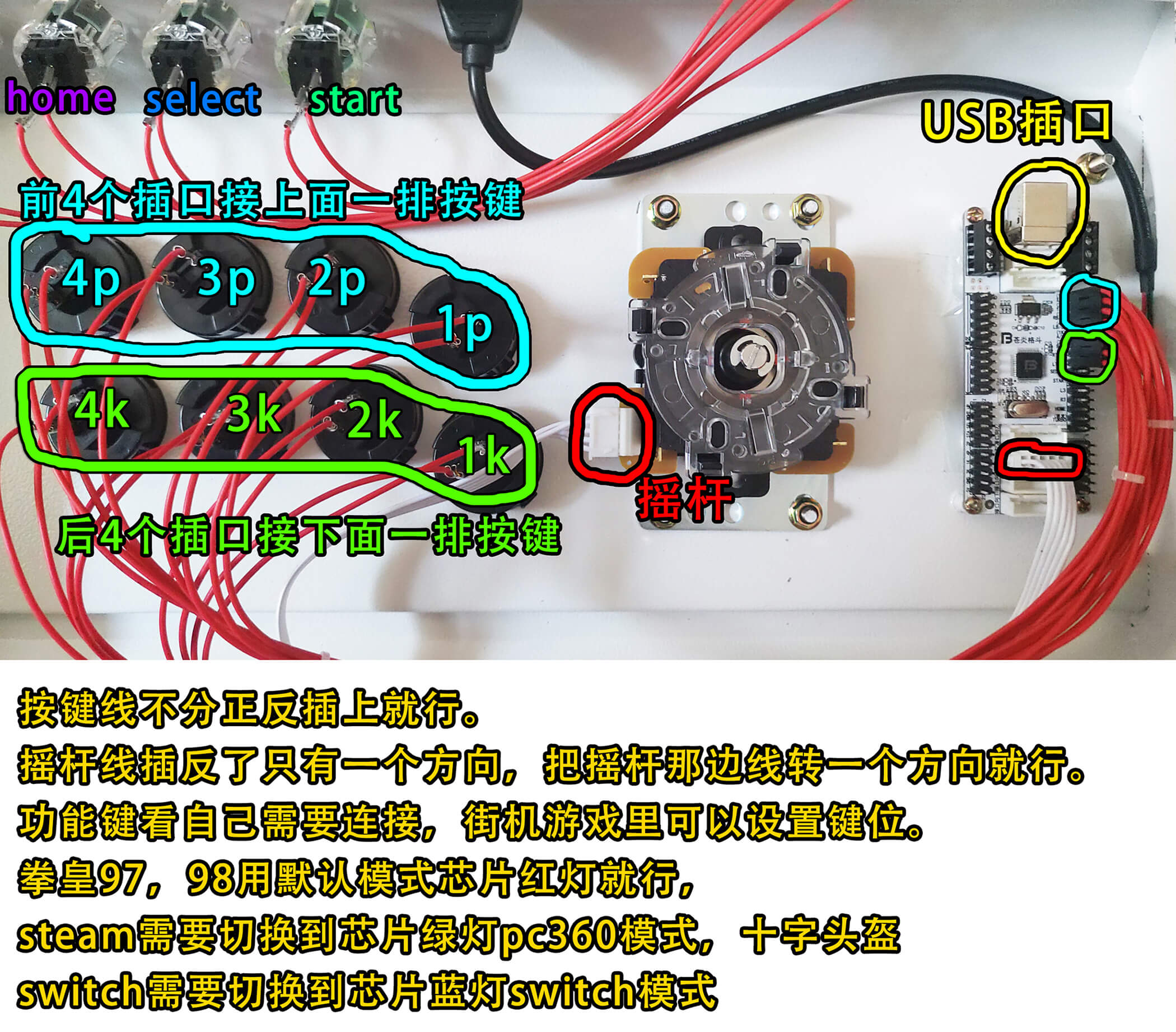

两个接线图总会有一个能看明白的。







1.游戏模式的切换


苍炎芯片包含3个不同的游戏模式,分别是PS3模式、PC360模式、Switch模式。
按住1P/X/□键插入USB,是PS3模式,芯片亮红灯。
按住2P/Y/△键插入USB,是PC360模式,芯片亮绿灯。
按住3P/RB/R1键插入USB,是Switch模式,芯片亮蓝灯。

PS3模式:可以支持PC电脑、PS3主机、PS4主机(用PS4手柄引导后可以玩PS4的街霸5拳皇14铁拳7罪恶装备R2)、安卓手机。这个模式无论在什么平台下都不需要安装驱动。
PC360模式:支持PC电脑、安卓手机,不支持XBOX360主机。在XP系统上需要安装微软的XBOX360手柄驱动后才可使用,在WIN7以上的系统上基本不需要安装驱动即可使用。可以完美的玩PC电脑的STEAM平台的街霸5拳皇14铁拳7。
Switch模式:可以支持PC电脑、任天堂Switch主机(Switch主机是掌机模式时,可用Type-C的OTG转接头可以直接插自带的USB口;Switch主机是掌机模式时,可以用USB线插底座上的USB口)。该模式无论在什么平台下都不需要安装驱动。

苍炎芯片有模式记忆功能,用以上方式切换了游戏模式后,芯片会记住这个模式,下次通电时会默认还是这个模式,无需重复切换。



2.方向杆模式的切换


在芯片插入USB后,任意时刻均可以按Start键+方向键3秒钟,切换3种不同的方向模式。
Start + ↑方向(上方向)= 视觉头盔/DP/十字键 模式(用手柄引导的方式在PS4上玩游戏时必须为该模式,PC铁拳7只认该模式)
Start + ←方向(左方向)= XY轴/LS/左摇杆 模式(PC上的老牌街机模拟器Winkawaks只认该模式)
Start + →方向(右方向)= Z轴和Z旋转/RS/右摇杆 模式

芯片按键区有一个Mode键,单独按下Mode键,可以在十字键(视觉头盔)、左摇杆(XY轴)和右摇杆之间切换,按一次切换一次模式。

以上两种方式都可以,比较推荐用Start+方向键切换的方式,因为不需要额外接按键。
苍炎芯片有模式记忆功能,用以上方式切换了游戏模式后,芯片会记住这个模式,下次通电时会默认还是这个模式,无需重复切换。



3.连发按键的设置


苍炎在所有的游戏模式下均可以设置连发功能,可以设置连发的按键是1P、2P、3P、4P、1K、2K、3K、4K、Select、Start、L3、R3这12个按键。
以设置1P键连发为例,按住“连发键”不松开=>按下1P键=>松开1P键=>最后松开“连发键”(注意是最后松开连发键)。
这样1P键的连发功能就生效了,按住1P键不松后,1P将会自动连发。
如果想取消按键的连发功能,只需要单独按一下“连发键”并松开即可。即单独按连发键是取消所有按钮的连发设置,关闭连发。



4.连发速度的设置


因为游戏的帧数不同,所以不同游戏对应的操作响应速度也不同,如果速率不匹配,则会出现连发功能达不到预期效果的现象。
设置连发速度的方法是:
按住"连发键" + ↑方向(上方向)= 60F连发(适用于60F的游戏,如街霸5等新游戏)
按住"连发键" + ←方向(左方向)= 30F连发
按住"连发键" + ↓方向(下方向)= 24F连发(适用于街机模拟器类的游戏,如KOF、合金弹头和三国战记等)
按住"连发键" + →方向(右方向)= 极限1000F连发(芯片做最快的连发操作,远超游戏帧率,具体表现因游戏而不同)

最常用的应该是60F连发,60F连发可以完美匹配60F的游戏;而24F连发的连发速度正好可以匹配街机模拟器类游戏的速度。需要说明的是,QQ平台或者PS2模拟器等比较新的模拟器,可能需要用60F。其他两档没有特殊注明的游戏仅供玩家需要的时候自行调试和切换。



5.恢复出厂默认设置


按住Home键+Start键后插入USB,恢复出厂默认设置。该方式插入USB后,跟往常正常使用芯片一样,不会有任何特殊设备的提示。当出现记忆失效或者遇到设置错误的时候,可以用该模式恢复。



6.芯片进入升级模式


按住Home键+Select键后插入USB,即可进入升级模式。之后运行升级程序即可升级。



7.SOCD模式的切换(含模式记忆)


按Home+左方向+右方向,一起按住3秒钟以上,可以在3种SOCD模式下切换。
模式1:无后覆盖功能,例←+→=无、↓+↑=无、←+↓+→=↓(适合拳皇14)
模式2:水平后覆盖、垂直后覆盖,例←+→=→、↓+↑=↑、←+↓+→=↘(适合97简化、街霸5)
模式3:仅当水平方向+↓方向一起用时水平方向无后覆盖,其余情况均有后覆盖,例←+→=→、↓+↑=↑、←+↓+→=↓(苍炎独创,友商请勿借鉴抄袭)
模式4:水平无后覆盖、垂直后覆盖,例←+→=无、↓+↑=↑、←+↓+→=↓
最新固件已加SOCD切换提示,在同时按下Home+左方向+右方向且按下时间在3秒以下(既切换成功之前)芯片的板载LED会熄灭,当快捷键时间超过3秒(既切换成功之后)板载LED会恢复亮起并闪烁,闪烁次数就是当前的模式序号,例如当前切换到了模式4,则指示灯闪4次。





1.游戏模式的切换

苍炎芯片包含3个不同的游戏模式,分别是PS3模式、PC360模式、Switch模式。

按住1P/X/□键插入USB,是PS3模式,芯片亮红灯。

按住2P/Y/△键插入USB,是PC360模式,芯片亮绿灯。

按住3P/RB/R1键插入USB,是Switch模式,芯片亮蓝灯。



PS3模式:可以支持PC电脑、PS3主机、PS4主机(用PS4手柄引导后可以玩PS4的街霸5拳皇14铁拳7罪恶装备R2)、安卓手机。这个模式无论在什么平台下都不需要安装驱动。

PC360模式:支持PC电脑安卓手机,不支持XBOX360主机。在XP系统上需要安装微软的XBOX360手柄驱动后才可使用,在WIN7以上的系统上基本不需要安装驱动即可使用。可以完美的玩PC电脑的STEAM平台的街霸5拳皇14铁拳7

Switch模式:可以支持PC电脑、任天堂Switch主机(Switch主机是掌机模式时,可用Type-COTG转接头可以直接插自带的USB口;Switch主机是掌机模式时,可以用USB线插底座上的USB口)。该模式无论在什么平台下都不需要安装驱动。



苍炎芯片有模式记忆功能,用以上方式切换了游戏模式后,芯片会记住这个模式,下次通电时会默认还是这个模式无需重复切换。



2.方向杆模式的切换

在芯片插入USB后,任意时刻均可以按Start+方向键3秒钟,切换3种不同的方向模式

Start + ↑方向(上方向)视觉头盔/DP/十字键 模式(用手柄引导的方式在PS4上玩游戏时必须为该模式,PC铁拳7只认该模式)

Start + ←方向(左方向)= XY/LS/左摇杆 模式(PC上的老牌街机模拟器Winkawaks只认该模式)

Start + →方向(右方向)= Z轴和Z旋转/RS/右摇杆 模式



芯片按键区有一个Mode键,单独按下Mode键,可以在十字键(视觉头盔)、左摇杆(XY轴)和右摇杆之间切换,按一次切换一次模式。



以上两种方式都可以,比较推荐用Start+方向键切换的方式,因为不需要额外接按键。

苍炎芯片有模式记忆功能,用以上方式切换了游戏模式后,芯片会记住这个模式,下次通电时会默认还是这个模式无需重复切换。



3.连发按键的设置

苍炎在所有的游戏模式下均可以设置连发功能可以设置连发的按键是1P2P3P4P1K2K3K4KSelectStartL3R312个按键。

以设置1P键连发为例,按住“连发键”不松开=>按下1P=>松开1P=>最后松开“连发键”(注意是最后松开连发键)。

这样1P键的连发功能就生效了,按住1P键不松后,1P将会自动连发。

如果想取消按键的连发功能,只需要单独按一下“连发键”并松开即可。即单独按连发键是取消所有按钮的连发设置,关闭连发。



4.连发速度的设置

因为游戏的帧数不同,所以不同游戏对应的操作响应速度也不同,如果速率不匹配,则会出现连发功能达不到预期效果的现象。

设置连发速度的方法是:

按住"连发键" + ↑方向(上方向)= 60F连发适用于60F的游戏,如街霸5等新游戏

按住"连发键" + ←方向(左方向)= 30F连发

按住"连发键" + ↓方向(下方向)= 24F连发(适用于街机模拟器类的游戏,如KOF、合金弹头和三国战记等

按住"连发键" + →方向(右方向)极限1000F连发(芯片做最快的连发操作,远超游戏帧率,具体表现因游戏而不同)



最常用的应该是60F连发,60F连发可以完美匹配60F的游戏;而24F连发的连发速度正好可以匹配街机模拟器类游戏的速度。需要说明的是,QQ平台或者PS2模拟器等比较新的模拟器,可能需要用60F。其他两档没有特殊注明的游戏仅供玩家需要的时候自行调试和切换。



5.恢复出厂默认设置

按住Home+Start键后插入USB,恢复出厂默认设置。该方式插入USB后,跟往常正常使用芯片一样,不会有任何特殊设备的提示。当出现记忆失效或者遇到设置错误的时候,可以用该模式恢复。



6.芯片进入升级模式

按住Home+Select键后插入USB,即可进入升级模式。之后运行升级程序即可升级。



7.SOCD模式的切换(含模式记忆)

Home+左方向+右方向,一起按住3秒钟以上,可以在3SOCD模式下切换。

模式1:无后覆盖功能,&l
